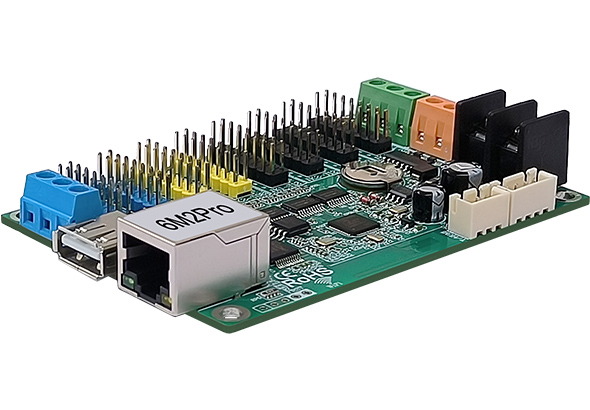

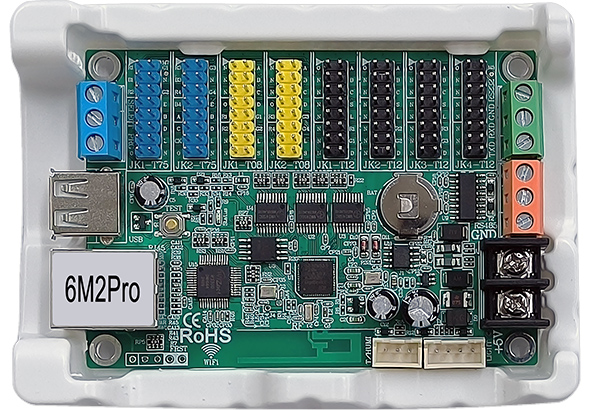

BX-6M2Pro(网+RS232+RS485+WiFi)

全功效设计，网络适配性强，强烈推荐在大型集群项目和重大网络情形中使用。

支持64级灰度，8MByte存储容量，标配WiFi；

大幅提升画面左移速率。支持视频动画，大幅提升全彩显示效果；

板载100M网口+RS232+RS485+USB+WiFi接口；

板载种种传感器接口，板载2位节目选择接口；

U盘超强识读，U盘延伸线≤15m稳固传输；

涂敷UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾；

-40℃～80℃情形温度，3.5V-5.5V宽电压，7*24小时一直电，≤0.3%故障率。

订单热线：

0512-36912677/88/99

新六代图文控制器，“多场景 ? 全功效”，大工程LED显示屏项目专用控制器
切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》

最简朴的屏，显示最美的画面
用新六代控制器，LED显示屏更壮丽

新六代图文控制器硬软件周全升级
全系列支持64/256级灰度，支持视频动画，8/32MByte存储容量
⑴  6MPro包括4款型号：6MTPro /6M0Pro /6M1Pro /6M2Pro
6MPro标配WiFi。支持64级灰度，8MBtye存储容量，大幅提升画面左移速率，大幅提升全彩显示效果
6MPro标配网络增强功效
⑵ 6EXPro包括4款型号：6E0XPro /6E1XPro /6E2XPro /6E3Pro
6EXPro选配WiFi。支持256级灰度，32MBtye存储容量，大幅提升全彩显示效果
新增6E0XPro，替换6M3P/6M4P
⑶  新增X-6EXPro双核WiFi控制器，包括3款型号：X-6E0XPro /6E1XPro /6E2XPro
板载50PIN接口，主用于单双色屏，超长超大带载
支持256级灰度，支持视频动画，32MBtye存储容量
⑷  新增X-VQ双核WiFi控制器，包括6款型号：X-4VQ256 /4VQ512 /4VQ1024、X-8VQ256 /8VQ512 /8VQ1024
板载多组75接口，专用于全彩屏，超长超大带载
支持256级灰度，支持视频动画，32MBtye存储容量
⑸  X-WQ单核WiFi控制器周全升级
板载多组T12或75接口，主用于中小型单双色屏和全彩屏
支持64级灰度，支持视频动画，4MB存储容量
⑹  6KPro、6XPro、6APro&4G都将大幅提升显示效果，提升性能指标

新六代产品以焦点科技承继了大型LED集群显示系统和定制开发项目上的优势职位！
新六代产品延续了尊龙凯时“激情立异界说完善显示”的产品理念！

手艺参数
产品状态	2024年9月投放市场
控制点数	单色128K/双色96K/三基色64K点
显示模式	320032 204864
存储容量	8MByte
节目数目	支持128个节目。特殊需求可定制扩展
区域数目	支持24个区域。特殊需求可定制扩展
区域类型	天气区、图文区、字幕区、炫彩字、素材区、夏历区、时间区、模拟表盘区、正负计时区、传感器区、语音区
边框显示	节目炫彩边框、区域炫彩边框
时钟显示	夏历、模拟表盘、中英文时钟、正负计时 (均支持多组显示)
软件功效	分组集群治理/多节目编辑/多区域显示/节目自顺应/多种语言版本

显示效果
移动平滑性	文字左移不错列，降低移动速率画面不颤抖，长屏左移亮度不损失；
画面稳固性	支持画面移动速率恣意调理；刷新率高，画面稳固；
最佳视效带载宽度	≤2048点

模组兼容性
适配模组	种种规格的单色、双基色、三基色LED显示模组
列驱动IC	支持74HC595、通例恒流芯片、双锁存芯片等种种主流LED驱动芯片；不支持PWM芯片
行译码IC	支持常见行译码芯片，支持无译码模组
扫描类型	支持智能描点，支持静态至1/32扫描之间的恣意扫描类型
模组空点	支持恣意空点

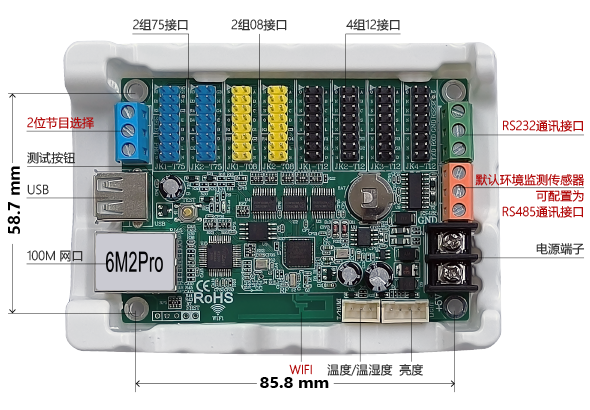

板载接口
显示接口	2 组 T75+2组 T08+4 组 T12
通讯接口	板载100M网口+RS232+RS485+USB+WiFi接口；RS232通讯距离≤200m
传感器接口	标配亮度、温度/温湿度传感器接口，标配RS485情形传感器接口
节目选择接口	标配2位节目选择接口，支持外部信号控制4个节目切换播放；可通过IO管脚设置知足更多节目切换需求

主要功效
通讯功效	支持单机直连、局域网和互联网通讯，支持RS232和RS485串行通讯；支持U盘下载，U盘延伸线≤7.5m稳固传输标配板载WiFi，支持手机APP，知足无线局域网络应用
通讯加密功效	每个控制器均可设置自力的6位通讯密码。设置密码后，控制器仅支持加密通讯。密码过失的情形下，拒绝所有不法毗连。
网络自检	IP在线设置和群组设置，MAC冲突和IP冲突自动检测
网络增强	隔离网络无效数据，顺应忙碌重大网络（含较多摄像头），通讯更稳固
节目群发功效	支持差别屏幕的节目自顺应宣布
节目播放控制	支持节目顺序播放、节目准时播放标配2位节目选择接口，支持外部信号控制4个节目切换播放
节目播放监看	支持节目播放同步监看功效
继电器开关	不支持
亮度调解功效	16级亮度调解，支持三种亮度调解模式：手动调亮、分时段自动调亮和情形自顺应调亮
�？仄鞴π�	支持节目选择、画面锁定、亮度调解、屏幕开关机、屏幕测试
通例传感器	支持温度/温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入
Modbus情形传感器	支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等种种情形传感器支持氧气、二氧化碳、二氧化硫等种种气体传感器，支持雷达测速、水位、雨量、土壤等种种传感器
天气预告功效	支持海内外洋天气预告，外洋凌驾21000个都会，海内支持到所有县区
信息动态刷新	不支持
语音播报功效	不支持
屏参速配功效	支持屏幕设置参数的生涯与回读
恣意排版功效	万能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等恣意排版规则，轻松实现横屏竖排
二次开发	提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包，包括种种动态库、通讯协议、测试例程等支持JAVA/C/C++/C#/Delphi等主流编程语言，支持用户在种种平台举行二次开发，最洪流平知足用户的个性化定制
云应用和信息清静	提供配套的专业级云平台宣布软件和手机App，通过国家信息清静品级�；と度现� 具备用户实名认证、多级角色权限治理、节目编辑/审核/宣布、显示屏自顺应节目宣布等功效具备远程LED显示屏治理功效、显示屏状态监测功效，具备节目宣布报表天生、屏幕信息在线监控、应急多级审核机制的信息清静包管功效

系统升级和维护
平台升级维护	iLEDCloud云平台和iLEDSys平台支持在线升级；
固件升级功效	支持底层软件在线升级，极大利便了系统开发、维护和功效升级，为客户有用节约本钱，降低项目危害；

电气参数
事情电压	5V（3.5V～5.5V宽事情电压）切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，C级达标
额定功率	≤2W

电气参数

事情电压

5V（3.5V～5.5V宽事情电压）

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，C级达标

额定功率

≤2W

情形顺应性
情形温度	情形温度-40℃～80℃稳固事情切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，C级达标
防盐雾品级	知足海边500米使用情形要求切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，C级达标

情形顺应性

情形温度

情形温度-40℃～80℃稳固事情

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，C级达标

防盐雾品级

知足海边500米使用情形要求

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，C级达标

电磁兼容性
无线电骚扰	对控制器的电源端子、网口和串口举行无线电骚扰检测切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值
静电放电抗扰度	对控制器的网口、串口、USB口、传感器接口、I/O控制接口举行浪涌攻击检测通过《GB/T 17626.2-2018 电磁兼容试验和丈量手艺静电放电抗扰度试验》试验品级4级，接触放电8KV的测试
浪涌攻击抗扰度	对控制器的电源端子和网口举行浪涌攻击检测通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级，测试电压4KV的测试

电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口举行无线电骚扰检测

切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口举行浪涌攻击检测
通过《GB/T 17626.2-2018 电磁兼容试验和丈量手艺静电放电抗扰度试验》试验品级4级，接触放电8KV的测试

浪涌攻击抗扰度

对控制器的电源端子和网口举行浪涌攻击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级，测试电压4KV的测试

品质包管
品质标准	7*24小时一直电，故障率≤0.3%
结构防护	精制塑壳托架，知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求，直接上屏装置；
外貌防护	所有元器件外貌涂覆UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾。

终端治理和自动控制
网络通讯	支持局域网和互联网
治理装备	PC、Android、ios等智能终端装备
远程控制	系统参数设置、节目发送更新、节目播放控制、亮度自动调解、准时开关显示屏
节目群发	支持差别屏幕的节目自顺应宣布
治理软件	Ledshow Suite图文编辑软件（PC软件） LedSuite手机APP（Android版、ios版）支持云治理：iLEDCloud信息宣布云平台、 iLEDSys信息宣布平台（企业版/自力布署）
